2021/03/25

光ファイバーケーブルは色が決まっている


今日は光ケーブルの切り替え工事に立ち会ってきました。
あまり知られていませんが、光ファイバーのパッチケーブルは通常のイーサネットケーブルと違って標準色が決められている*1ので、特注の場合を除いて色の選択はできない場合が多いです。

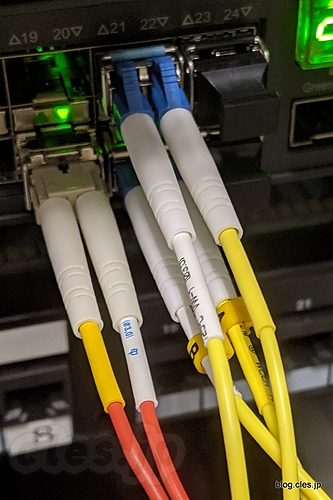

例えばケーブルの被覆はシングルモード(SMF) の場合には黄色、マルチモード(MMF)の場合には OM1/OM2 はオレンジ、OM3/OM4 は水色、OM5 は黄緑という感じです。というわけで、写真の左側のケーブルは OM1 右側のケーブルは OS1 であることが一目で分かります。もちろん特注で色が通常と異なる場合もあるので、結線の際にはケーブルに印刷されている表示を念のため確認する必要はありますが、カテゴリが一目で分からないメタルのケーブルよりはわかりやすいのは確かです。
† コネクタの色も決まってた
改めて規格を読んでみるとコネクタのプラの部分の色も決まっている(OM1 の場合は ベージュ、OS1 の場合には青色)んですね。シングルモードケーブルはプラの部分が青いことには気付いていましたが、こちらは意識していませんでした。
