RTX810 に Windows から L2TP/IPsec で VPN を張る

  networking  rtseries  tutorial
このエントリーをはてなブックマークに追加

ヤマハ ギガアクセスVPNルーター RTX810

公開サーバ用に久しぶりに RTX810 という YAMAHA のルータを買いました。

今回の RTX810 導入の目的は F/W 代わりにして、外部から必要としないサービスについては L2TP/IPSec で VPN を張って安全に接続するという方法が取りたかったため。ヤマハのウェブには「Microsoft社製Windows OSのL2TP/IPsec接続はサポートしません*1とハッキリ書かれているので、額面通りに解釈すれば Windows からの接続はできないことになりますが、レジストリをいじって Windows 側も L2TP/IPsec の NAT トラバーサルを有効にしてやればサポート対象外ではあるものの接続できるという情報を前もってみつけていたので、今回はこれを利用させてもらいます。

以下、設定メモ。

RTX810 の設定

今回使った設定は下記のような感じです。
ほぼ参考にしたサイトそのまま使わせてもらいました。

# WAN ip route default gateway 10.8.95.1 #Need to be updated ip lan2 address 10.8.95.230/24 #Need to be updated (サーバのグローバルアドレス★1) # LAN ip lan1 address 192.168.100.254/24 ip lan1 proxyarp on # DHCP dhcp service server dhcp server rfc2131 compliant except remain-silent dhcp scope 1 192.168.100.1-192.168.100.99/24 # L2TP/IPSEC pp select anonymous pp bind tunnel1 pp auth request mschap-v2 pp auth username hoge fugafugafuga #Need to be updated(ユーザー名/パスワード★2) ppp ipcp ipaddress on ppp ipcp msext on ip pp remote address pool dhcp ip pp mtu 1258 pp enable anonymous tunnel select 1 tunnel encapsulation l2tp ipsec tunnel 101 ipsec sa policy 101 1 esp aes-cbc sha-hmac ipsec ike keepalive use 1 off ipsec ike local address 1 192.168.100.254 ipsec ike nat-traversal 1 on ipsec ike pre-shared-key 1 text hogehogehogehoge #Need to be updated (事前共有キー★3) ipsec ike remote address 1 any l2tp tunnel disconnect time off l2tp keepalive use on 10 3 l2tp keepalive log on l2tp syslog on ip tunnel tcp mss limit auto tunnel enable 1 ipsec transport 1 101 udp 1701 ipsec auto refresh on l2tp service on # NAT ip lan2 nat descriptor 1 nat descriptor type 1 nat-masquerade nat descriptor address outer 1 primary nat descriptor address inner 1 auto nat descriptor masquerade rlogin 1 on nat descriptor masquerade static 1 1 192.168.100.254 udp 1701 nat descriptor masquerade static 1 2 192.168.100.254 udp 500 nat descriptor masquerade static 1 3 192.168.100.254 esp nat descriptor masquerade static 1 4 192.168.100.254 udp 4500

レジストリを書き換えて L2TP/IPsec の NAT トラバーサルを有効に

前述の MS のナレッジベースにの資料を参考にレジストリエディタで下記のキーを開きます。

HKEY_LOCAL_MACHINE\SYSTEM\CurrentControlSet\Services\PolicyAgent

DWORD(32bit)AssumeUDPEncapsulationContextOnSendRule という名前で作成して、値を 2 に設定します。

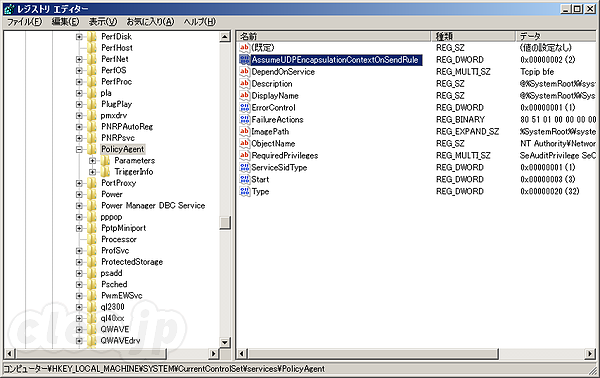

レジストリエディタ - RTX810 に Windows から L2TP/IPsec で VPN を張る

もしくは管理者権限のコマンドプロンプトから以下を実行でもできます。

reg add HKLM\SYSTEM\CurrentControlSet\Services\PolicyAgent /v AssumeUDPEncapsulationContextOnSendRule /t REG_DWORD /d 2

Windows 上で VPN のセットアップを行う

ここからは普通の VPN の設定と変わりません。

ネットワークと共有センター」を開き、「新しい接続またはネットワークのセットアップ」を選択します。

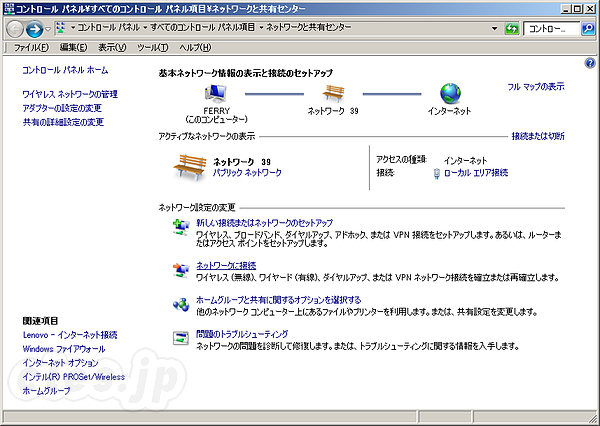

ネットワークと共有センター - RTX810 に Windows から L2TP/IPsec で VPN を張る

職場に接続します」を選択します。

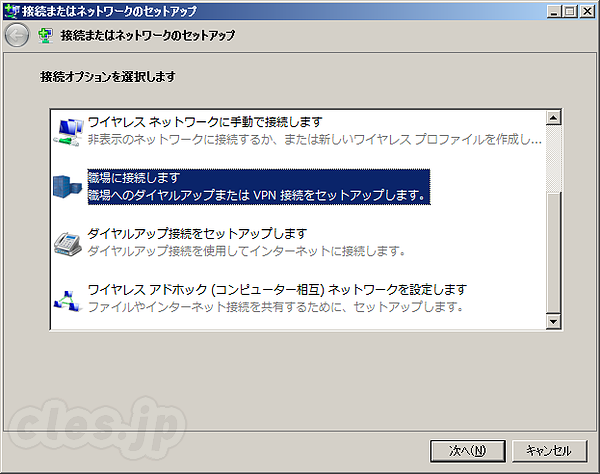

接続またはネットワークのセットアップ - RTX810 に Windows から L2TP/IPsec で VPN を張る

インターネット接続(VPN)を使用します」を選択します。
職場への接続 どの方法で接続しますか? - RTX810 に Windows から L2TP/IPsec で VPN を張る

接続先サーバの情報を入力します。

  • インターネット アドレス: ルーターのグローバルアドレス★1
  • 接続先の名前: 好きな名前を入力

最後に最下段の「今は接続しない」にチェックをつけておきます。
職場への接続 接続に使用するインターネット アドレスを入力してください - RTX810 に Windows から L2TP/IPsec で VPN を張る

接続の認証情報を入力します。

  • ユーザー名: ルータで設定したユーザー名★2
  • パスワード: ルータで設定したパスワード★2

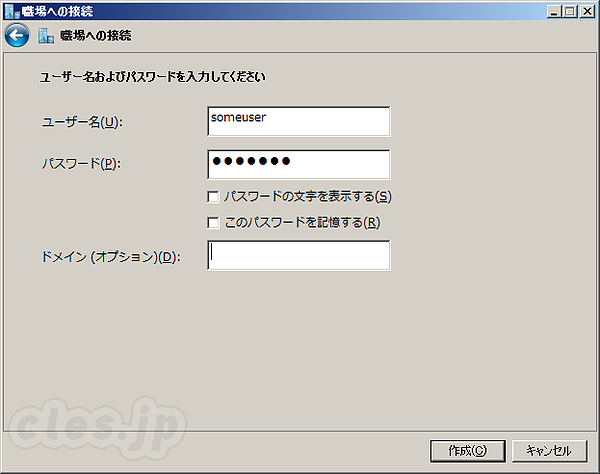

職場への接続 ユーザー名およびパスワードを入力してください - RTX810 に Windows から L2TP/IPsec で VPN を張る

これで接続設定ができました。
職場への接続 接続の使用準備ができました - RTX810 に Windows から L2TP/IPsec で VPN を張る

ネットワークと共有センター」に戻り、左側にある「アダプター設定の変更」を開きます。

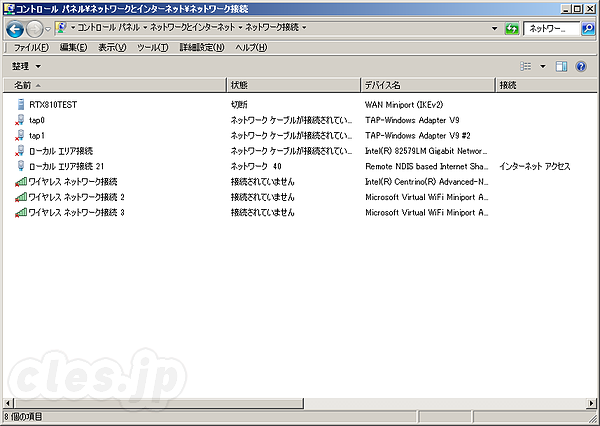

ネットワーク接続 - RTX810 に Windows から L2TP/IPsec で VPN を張る

先ほど設定した名前の項目のプロパティを開きます。
接続のプロパティ - RTX810 に Windows から L2TP/IPsec で VPN を張る

セキュリティ」タブを開き、「VPNの種類」を「IPsec を利用したレイヤー 2 トンネリング プロトコル (L2TP/IPSec)」に変更します。
接続のプロパティ セキュリティ - RTX810 に Windows から L2TP/IPsec で VPN を張る

さらに、「詳細設定」ボタンを押して、「認証に事前共有キーを使う」を選択し、事前共有キー★3を入力します。
セキュリティ 詳細設定 - RTX810 に Windows から L2TP/IPsec で VPN を張る

最後にプロパティを閉じて、VPN 接続を行ってみて問題がないことを確認すれば OK です。

WindowsXP からの接続

Windows XP は AES に対応していないので、上記の設定では接続できません。
3DES に設定すれば大丈夫かもしれませんが、もうすぐサポートが切れることを考えると AES で接続できるマシンでだけ運用するのが賢明そうです。
